最近買ったツール。文具というか道具というか何というか…？

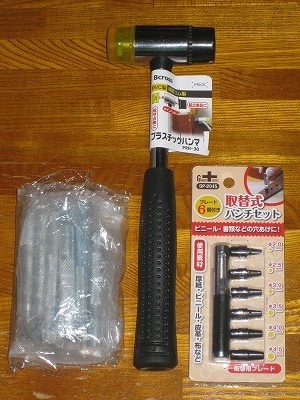

真ん中はプラスチックハンマー。右がポンチ。のみ（鑿）のようにハンマーを使って穴を開ける道具です。左はハトメ打ち具。

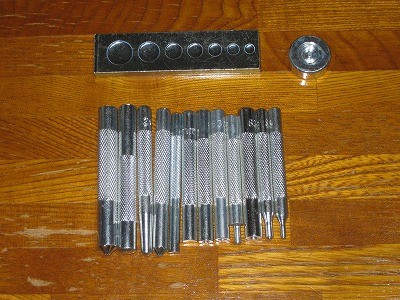

ハトメ打ち具セット。上が打ち台、この上に乗せて打ちます。

何に使うかといいますと…星座早見盤の自作用です。

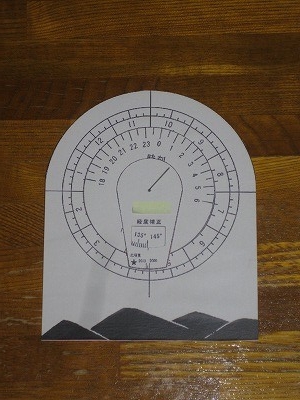

例をお見せしましょう。これは、北極星早見盤。望遠鏡の架台（赤道儀）のセッティングに使うものです。
【使用前】

真ん中を中心にして回転できるしくみですが、とりあえずクリップを曲げてとめてあります。

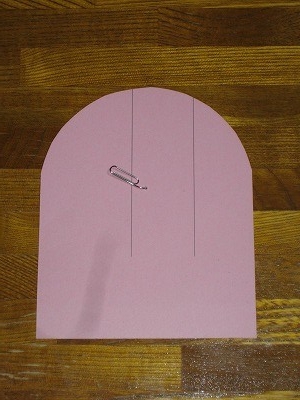

裏側はこうなっています。不要になったファイルの廃物利用なのがバレバレです（笑）。

※ この画像あたりから、デジカメCCD上のゴミが目立つようになりました…。左下にピンぼけの糸くずのようなものが見えます…。

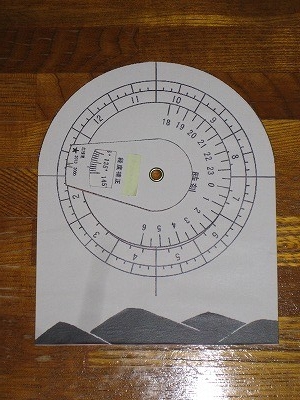

【使用後】

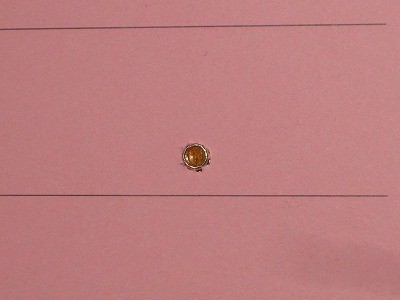

ハトメでとめました。ハトメ（鳩目）は、こんなふうに穴の開いた金属の補強部品です。いろいろな大きさがありますが、ファイルのひも穴の補強は、直径4mmの穴（この径だと「バカ穴」です）を開けて使います。

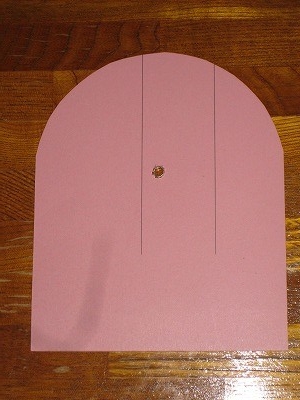

裏側です。

こんな風に、金属などの材料を裏側でつぶしてとめる（「塑性変形を利用してとめる」と言うらしいです）ことを「かしめ」、動詞では「かしめる」といいます。リベットなどもカシメて止めるものです。

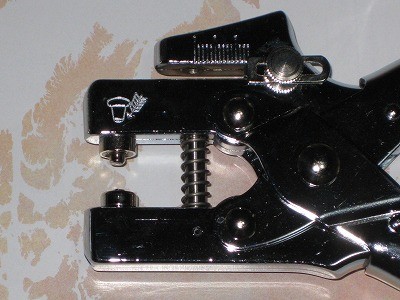

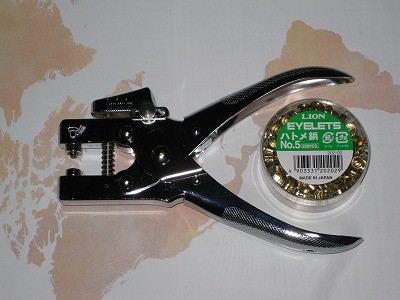

さて、よく売っているハトメパンチ。穴開け（パンチ）とハトメのカシメ部分を一つの道具でできるものです。（黒く写っていますが、実際は銀色です）

形はプライヤー型とでもいうのでしょうか。てこの原理を使っています。でもこの形だと、紙の端から支点の長さまでしか使えません。

この製品は13mm（パンチ穴の中心まで）まで。上部の目盛りの左端の、下からパンチの刃が出ます。

メインの部分は、ハトメ金具をカシメるためにはさみます。（ハトメの方向が図示してあります）

13mmあれば、ひもとじの書類綴りの表紙の補強なら使えます。（実際、若い頃はよく使っていました。）が、星座早見盤のように大きな物（の中心）には、ハトメが止められません。そこで出てくるのがポンチとカシメ具なのです。

今回購入したものは刃先交換式（6種類）です。2.0mmから4.5mmまでの穴が開けられます。

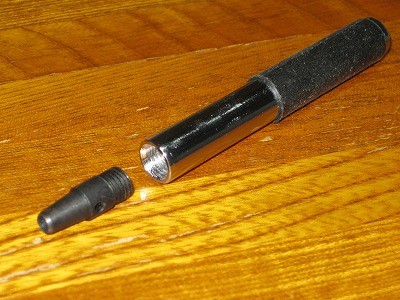

刃先交換は「ねじ式」（笑）。

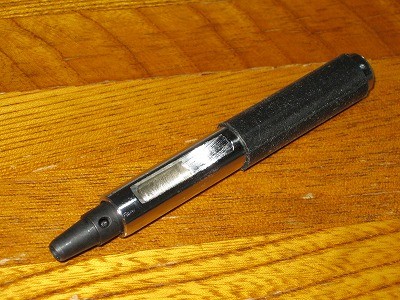

本体の溝は、開けクズ（丸い紙クズ）を取り出すためのものです。

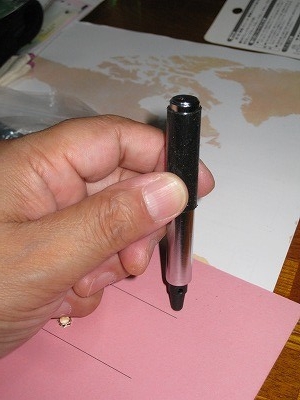

こんなふうにポンチを押さえて、プラスチックハンマーで叩きます。（実際に叩く場面では両手を使いますので、撮影ができません。）

文具関係では「パンチ」といいます。一方、このカシメ具や、金属加工などで穴開け位置に軽く印を付ける道具は「ポンチ」といいますが、どちらも英文表記は「punch」で、どうやら同じ語源のようです。ラテン語読みと英語読みの違いなのでしょうか？？？

このカシメ具や打ち台、レザークラフトでいろいろな大きさの金具（スナップボタンなど）を付けるのに用いられるようで、通販のページでも皮革工芸のツールとして載っています。
道具がそろったので、どんなオリジナル星座早見盤を作ろうかな？…といろいろアイデアを練っているところです。
