前回のバッテリーの話の続きです。
SG-1000とジャンプスターターを入手したのですが、今度はケーブルが必要になりました。当面、ロスマンディに付属して来たケーブルがありましたので、これでWATECも稼働できました。が、このままだと同時展開ができません。こんなケーブルが必要になります。

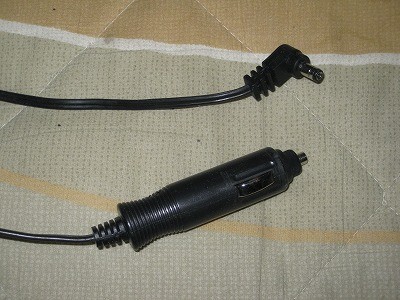

片端がシガーライターソケット。片端が4.5mmφ（形状としてはノートパソコンのACアダプタのものと同じ）のケーブルです。どちらもよくある形なので、身近に市販されているだろう、と思ったのですが…。

家電販売店、DIY店、カー用品店と、いくつもの店舗をめぐりましたが、昨今、シガーライターからスマホに充電するための、『片端がシガーライターソケット、片端がUSBソケット』というのはいくらでも置いてあるのです。が、目指す4.5mmφは皆無…。カー用品店に、自分で車の電飾などをするための、先がバラになっているケーブルはありました。アレを自分で加工して…という手もありましたが、手先に自信がありません。
実店舗での購入をあきらめ、ネット店舗で探しました。が…こちらも出てきません。検索単語に工夫が足りなかったかもしれませんが、見つかりません。SG-1000のメーカーサイトでさえもありません。うーむ…困ったなぁ。

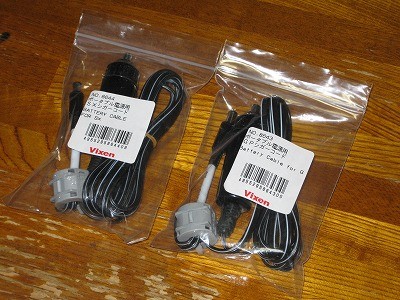

結局、見つけたのはこれ。ビクセンの天体望遠鏡用アクセサリの中から、商品名は「シガーソケット用電源コード」でした。（別に難しくもなんでもありませんね…。）

ここで気をつけなくてはいけないのは、『DCコードには極性（＋−）がある』という事です。ビクセン社の場合、モータードライブの新旧でこれが逆になっているので、特に注意が必要です。

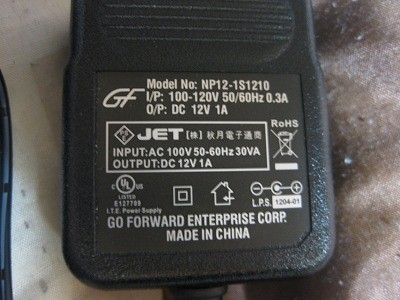

例えばWATECの場合。ACアダプターを見ればこのように書いてあります。

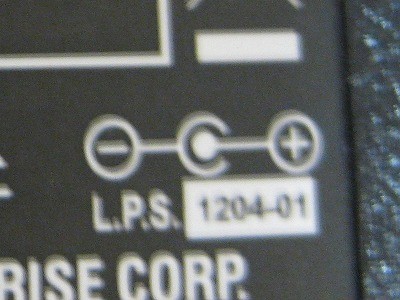

右下をご覧ください。

この記号、『内側が＋ですよ』という意味です。この極性を持つ場合、「センタープラス」と呼んでいます。前述のビクセンの場合、GP系のモータードライブDD-2まではセンタープラス、それ以後のDD-3やSX系のモータードライブはセンターマイナスになっています。どちらも屋外で、バッテリー駆動させるのを前提にしている（もちろん乾電池駆動もできますが…）ので、12Vをそのまま使うようになっていますが、なぜか新旧製品で逆に…。うーむ、面倒ですねぇ。

ビクセンの型番です。

センタープラス… ビクセンシガーソケット用電源コード 8643-00（DD-2、カラーCCDカメラ C0014-3M用)

センターマイナス… ビクセンシガーソケット用電源コード 8644-09 （スカイポッド経緯台、SX、SXD、ニューアトラクス（STAR BOOK仕様）赤道儀、AXD赤道儀、STAR BOOK-TypeS、DD-3用）

リンクはこちら→ビクセン天体望遠鏡用オプションパーツ電源関連
